综合各方资料和讨论,分析整理了如下近视镜片自制指南,以及连续瞳距调节的技巧,供大家参考。
整体配镜步骤简介

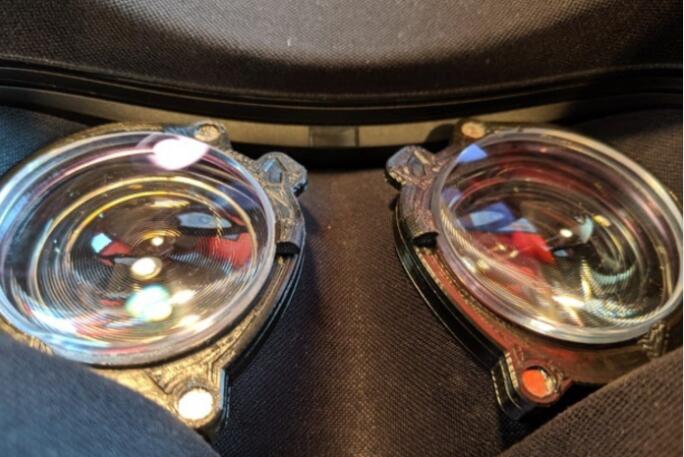

3D打印近视镜架,推荐Tingiverse上jegstad建模的磁吸款;
线上或线下选购镜片,提供验光数据以及镜片光学中心位置数据,加工镜片。(对自己安装镜片没把握的,可以一并把镜架提供给店家安装);
购买并安装磁铁(注意磁极);
安装自制近视镜,搞定。
FAQ
关键问题:配镜时镜片光学中心位置如何确定?
一般而言,配近视镜的时候提供镜架以及瞳距,店家就可以确定镜片光学中心位置。
但Oculus Quest的3D打印镜架只有两个框,没有中间的横梁,并非一个完整的镜架,所以当你把Oculus Quest的3D打印镜架和瞳距数据提供给店家,他会一头雾水无法确定光学中心位置。
Oculus Quest的镜头是可调节的,其目的就是调节菲涅尔透镜的光学中心位置(jegstad称为optical sweet spot,我理解的就是指光学中心)适配不同人的瞳距,带来较好的视觉体验。相应的我们在配Oculus Quest近视镜片的时候,保证近视镜片的光学中心位置和菲涅尔透镜的光学中心位置一致即可。
根据镜架作者jegstad的建议,可以按照Zenni的#550021号镜架(横梁26mm)的尺寸数据及瞳距65mm提供给配镜店家参考。据此可以算出菲涅尔透镜的光学中心位置为距镜片内侧(65-26)/2=19.5mm(横向)。而据网友实机测量,确实也是这个数据。至于纵向,就在中间。
根据上述,我画了下面这个图,基本上把这个图提供给配镜店家就ok了。另外在往Oculus Quest安装自制近视镜的时候,注意也要箭头向上。
配镜光学中心示意,自绘,2020.12.29更新
当然,以上所有数据都不是官方提供的,可能存在一点偏差。其实倒不必太纠结,瞳距偏差1~2mm基本没有影响(平时戴眼镜还经常往上下左右四面八方偏移呢)。
反而镜片的好坏影响更大些。网上卖的一些成品也不知道给你配的什么镜片,指不定就用啥劣质的。自己DIY的话就可以随心选择质量好的镜片了~
2. Tingiverse上下载完有好多文件,该打印哪一个?
作者jegstad建模了两个版本,每个版本有四个文件。任选一版即可。目前用第二版的比较多。
3.磁铁尺寸是多少?
直径5mm,厚度2mm的圆形磁铁,需要胶水固定。直径5.5mm的据说也可以,并且不需要胶水固定。
瞳距连续调节小技巧
有的朋友可能会说,Oculus Quest 2 的瞳距只有58、63、68mm三档,没有一档和我的瞳距一致的,怎么办?
其实如上文所说菲涅尔透镜/近视镜的瞳距和你的瞳距偏差一点的话一般没啥影响。国标的配镜标准都允许光学中心和瞳距偏差±1mm(或±2mm,待考证)。
但如果你在实际使用中,确实遇到了不清晰、炫光等问题,也不妨去尝试进一步调节Oculus Quest 2 的瞳距来解决。
Oculus Quest 2 的瞳距虽然只有三挡,但其实镜头在档位之间也可以停留,例如掰到58档和63档中间,就是60.5mm(可以连续调节,不仅仅能停在中间)。不过有个问题,停留在档位之间不牢固,容易滑到档位上。
Tingiverse上也有一些配件,可以辅助镜头固定在档位之间,例如:
Oculus Quest 2 IPD slider stopper 提供了在58与63中间、63与68中间固定的两种支架。
Quest 2 IPD Expander、Oculus Quest 2 IPD limit expander则提供了将瞳距进一步撑大到68.x to 69.xmm的支架。
瞳距固定支架,图源Tingiverse by areslica
当然,会建模的朋友可以结合你自己的瞳距,以及上文提到的数据,给jegstad建模的镜架补全一个尺寸合适的横梁,一步到位。
以上是本指南的全部内容,如有纰漏还请大家指正。
